应用领域：

餐饮、宾馆等行业的燃气商业核算，输配管网燃气计量，燃气调压站计量，工业和民用锅炉等燃气计量，也可用作丙烷、氮气、工业惰性气体等各种无腐蚀性气体标准流量计。

一、概述

智能气体腰轮（罗茨）流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于精确计量流经封闭管道的气体总量。流量计基型由罗茨流量传感和流量积算仪（二次表）两部分组成。该流量计采用先进的单片机技术和微功耗高新技术，能对被测介质进行压力机内设置和温度自动跟踪补偿运算，并直接显示标准状态下（P0=101.325kPa，T0=293.15K）的体积总量。

本流量计执行中华人民共和国机械行业标准JB/T7385-94《气体腰轮流量计》和本厂企业标准Q/ZCY 05-2002 《LLQ型气体罗茨流量计》。

二、产品特点

■精确度高，重复性好。内部转子经精密加工和平衡测试，无接触旋转，良好的油润滑，确保流量计精度不变，工作寿命长。

■流量计前后不需要直管段，可以安装在环境狭窄的场合。

■始动流量小，量程比宽，适合于计量符合变动大的气体流量。

■计量精确度不受压力和流量变化的影响，性能稳定，寿命长。

■通用性好，所有罗茨流量传感器均可使用通用的附件。

■配置RS-485通讯接口和IC卡专用信号集中器配套，并可通过GPRS/CDMA、internet、电话网络组成远程数据采集机监控系统，便于数据的集中采集和实时管理。

■电路采用表贴安装工艺，结构紧凑、抗干扰能力强、可靠性高。

■采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越。

■采用浮点运算和五段仪表系数自动修正，并有故障自诊断和报警功能。

■采用微功耗高新技术，内、外电源供电工作，整机功耗低，仅凭一节2#3.6VDC锂电池供电，可连续工作五年以上。

■就地显示流量值，并带多种信号输出功能。

■采用高对比度的液晶显示器，可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池用量百分量，并带中文提示符。

■具有实时数据存储功能，防爆标志为ExibllCT4 GB。

■流量计外壳保护等级为IP65。

 三、技术性能指标

3.1流量计结构

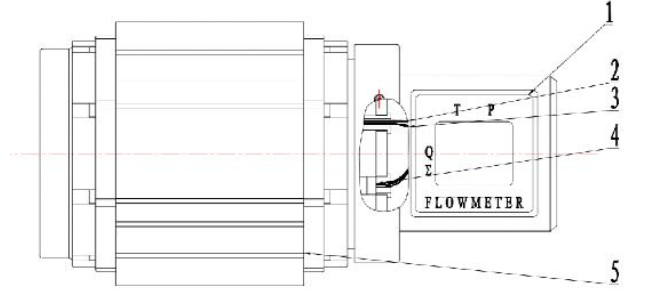

流量计由5个部分组成（见图1）

1、智能流量转换器 2、流量传感器 3、压力传感器 4、温度传感器 5、气体腰轮流量计（机械）

图1 流量计结构原理图

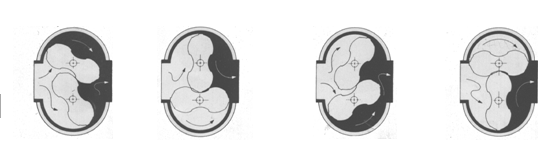

3.2腰轮流量计（机械）工作原理

智能气体腰轮（罗茨）流量计，主要由壳体、共轭转子、计数器和智能流量转换器等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P入＞P出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持很佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量转换器，从而显示输出气体的累计体积量。其计量过程和工作原理如图2所示（图中仅表示了四分之一周期）。



        位置 1           位置 2            位置 3           位置 4



图2 气体腰轮流量计工作原理

3.3智能流量转换器的工作原理（见图3）

智能流量转换器由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输信号接口，输出各种信号。智能流量转换器中的微处理器按照气态方程进行温压补偿，并进行压缩因子修正，气态方程如下：

 ··············· （1）

式中：

Qn：标准状态下的体积流量（m3/h）；

Qg: 工况状态下的体积流量（m3/h）；

Pg：流量计压力检测点处的表压（kPa）；

Pa：当地大气压（kPa）；

Tg：介质的有效温度（273.15＋t）(K)；

t： 被测介质温度（℃）；

Zn：标准状态下的压缩系数；

Zg：工作状态下的压缩系数；

Tn：标准状态下的有效温度（273.15＋20）(K)；

Pn：标准大气压（101.325 kPa）；

P: P= Pa+ Pg。

注：对于天然气Zn/Zg＝Fz2，Fz称为超压缩因子，本产品按中国石油天然气总公司的标准SY/T6143-1996中的公式进行计算。
