一、产品简介

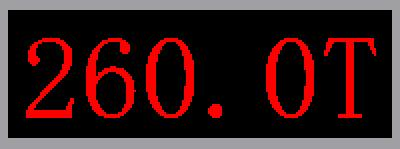

      SXK103039090T 系列大型工业 LED 显示屏主要用于控制室、车间等场合，对人们较为关注的某些生产重要数据如发电量、产品产量、温度、液位、流量、耗煤量等参数的瞬时量、累积量以大型 LED 点阵或模拟图形进行动态显示、且有报警功能，能使操作者在较远的位置醒目的观察到该参数的实际值及状况。本产品采用计算机控制 LED 发光屏显示技术，选用高亮LED 发光单元及工业品级优质进口器件、内置高效大功率开关稳压电源，外壳选用优质铝合金型材或不锈钢等精心设计而成，具有显示方式灵活、清晰、醒目、直观、性能稳定可靠等特点。1030*390*90

       二、接线方式1、外部供电；AC220V/50HZ, 功率 800W2、模拟量 4-20MA 信号输入接线IN1-IN8 为模拟量输入正极，24V-为模拟量负极三、遥控器使用说明

       1、 遥控器按键功能说明设置键：进入参数设置界面左右键：“<”“>”，移位键上下键: “^””v”，参数切换键返回键：退出设置数字键：0-9确认键：

       2、 遥控器注意事项遥控器有效使用距离为 5-10 米，如果有发现距离缩短，说明遥控器电池已经耗尽，需更换

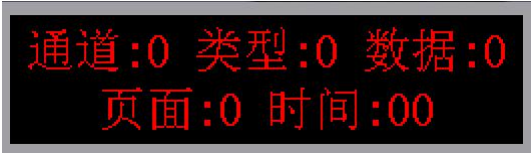

       3、 模拟量通道参数设置点击遥控器上的“设置”键，进入如下参数设置界面

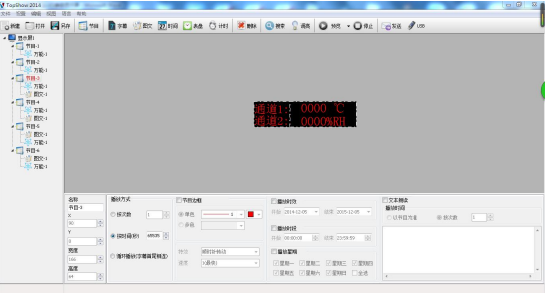

       光标在“通道“上闪烁，通过直接输入 0-9 的数字值，然后点“确认”键，把响应的通道的参数调取出来，然后光标在“类型”参数上闪烁(通道类型说明：0 对应 4-20MA, 1 对应 0-20MA,2 对应 0-5V,3 对应 0-10V)，直接输入0-9 的数字，然后点击向下键“v”，进入下一项数字(小数点位)的设置，直接输入0-9 的数字，然后点击向下键“v”，进入下一项页面的设置，直接输入 0-9 的数字（根据软件配置界面顺序输入模拟量对应显示页面值，如下图所示，通道 1 和通道 2 对应的是节目3 页面值为2，通道3 和通道 4 是对应的是节目 4，也就是页面 3），然后点击向下键“v”，进入下一项播放时间的设置，直接输入 0-9 的数字（99 秒对应的是长久停留，页面静止不切换）

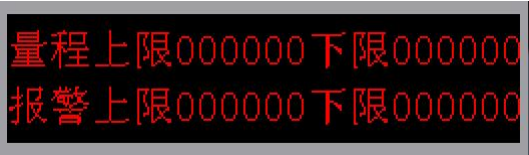

       然后点击向下键“v”，进入量程和报警值的参数设置界面，其中量程和报警值的 位数值为符号位，分别输入 0 和 1，对应显示的是+和-， 0 对应的是正值，1 对应的是负值，其他 5 位数为响应的量程的数值。

        重复以上的操作，可以对该设备的 0-7 通道，8 个模拟量通道依次的修改和查询。
